Wandkonsolen für Wärmepumpen

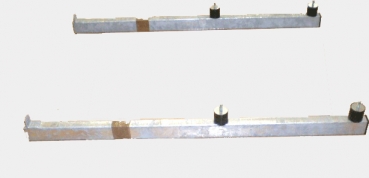

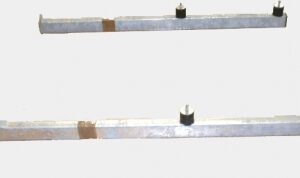

Hier werden unsere Konsolen gezeigt, die im Hintermauerwerk einbetoniert werden. Einsatzbereich ist hier das Mauerwerk mit Wärmedämmverbundsystem, kurz WDVS genannt, bei dem keine Dübel halten. Für die Montage ist kein Kernbohrgerät nötig.

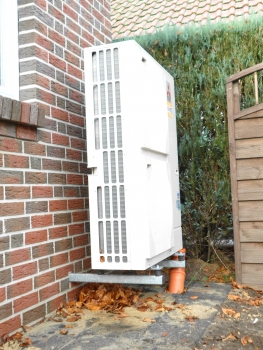

Die Wärmepumpe soll mit einem Abstand von min. 15 cm zur Wand und 30 cm über dem Boden installiert werden. Die verzinkten Wandkonsolen könnten noch von Innen! ausgeschäumt werden um Kältebrücken zu vermeiden. Weiterhin besitzen sie 4 Schwingungsdämpfern und Wideranker. Größe: Länge: 900 mm  x  Höhe 50 mm x Breite 30 mm. Die Konsolen sind bauseits in der Wand kraftschlüssig einzubetonieren. Nach Aushärtung sollte jede Konsole mit dem 2 fachen Gewicht also 125 kg belastbar sein! Dies ist vor der Montage eigenverantwortlich zu prüfen.
Das Einbauachsmaß (Mitte-Mitte) Schalldämpfer beträgt: 600 mm für die Zubadan 8-14 KW. Der Abstand von der Mitte des hinteren Schalldämpfers zur Außenkante des oberflächigen fertigen Mauerwerkes, sprich Außenputz beträgt: 160 mm betragen. Somit ist ein Abstand des Außengerätes zum Außenputz von 150 mm gewährleistet.

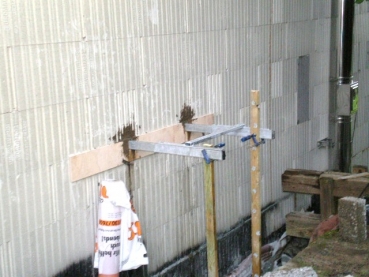

Erforderlich ist natürlich der winkelige Einbau. Eine Holzplatte als Schablone für den rechtwinkeligen Einbau ist empfehlenswert. Wir haben eine aus Stahl hergestellt, die auf dem Bild zu erkennen ist. Diese ist nicht Bestandteil der Lieferung
