Mitsubishi Electric Anschlusskit PAC-IF033B-E, PAC-IF032B-E

Mitsubishi Electric Anschlusskit PAC-IF032B-E Nachfolger vom  PAC-IF032B-E

Wir möchten darauf hinweisen, dass seit dem 26.9.2015 alle Geräte mit der  Energieeffizienz ( Energielabel) EU-weit gekennzeichnet werden müssen.
Wir verstehen das so, dass Eigenbauten nicht mehr gesetzeskonform sind.

Anstatt das Innenmodul selbst zu bauen, halten wir es für sinvoller, besser, wirtschaflicher und ein Garantieverlust wird vermieden. Fazit 500 € am falschen Ende gespart.
Die nachfoldende angebotene Palatine 032 ist ein Auslaufmodell, neustes ist die PAC-IF061B-E, die als Master (Steuereinheit für mehrere Wärmepumpen) für Kaskaden dient und damit gesetzeskonform ist. Sofern auch auch gelabelte Produkte eingesetzt werden.

Vorteile

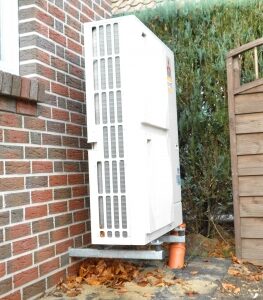

Die Mitsubishi Electric Wärmepumpen-Außengeräte lassen sich auch ohne das Ecodan Innenmodul betreiben. Die Außengeräte werden über die optionalen Schnittstellen PACIF011B-E (Leistungseingangsschnittstelle) oder PAC-IF032B-E (Vorlauftemperaturregler) betrieben. Mit diesen Ansteuerungsmöglichkeiten lassen sich besondere Lösungen, wie z. B. die Anbindung an eine bestehende Heizungsanlage, Pufferspeicher für Solarthermie, bivalenten Betrieb mit anderen Wärmeerzeugern, Frischwasserschichtenspeicher und Kaskadenschaltung mehrerer Wärmepumpen verwirklichen.

Vorteile Platine PAC-IF032B-E, der Vorgänger mit gleichen Funktionen hieß: 31
Durch die Vorlauftemperaturregler PAC-IF032B-E lassen sich die Power Inverter und Zubadan Außengeräte in bestehende und individuelle Heizungsanlagen integrieren. Kabelfernbedienung PAR-W21MAA mit Multi-Language-Display und Wochentimer im Lieferumfang. Heizkurven, Wasservorlauftemperaturund Betriebsarten sind einstellbar. Das PAC-IF032B-E verfügt über eine Pumpenansteuerung, Umschaltung zwischen Heizen und Brauchwassererwärmung (Prioritätenschaltung) und der Möglichkeit, einen Durchflusswächter direkt der Platine aufzuschalten.

Technische Daten:
Einsatz als: Vorlauftemperaturregler
Eingangssignal: 4-20 mA, 0-10 V, 1-5 V
Extern ansteuerbare Leistungsstufen: interne Leistungsregelung
Externe Sollwertvorgabe: ja

Betriebsarten
Heizen/Kühlen: ja
Heizen außentemperaturgeführt: ja
Frostschutz: ja
Brauchwasser: ja
fixierte Vorlauftemperatur: ja
Abmessungen mit Gehäuse Breite/Tiefe/Höhe: 336/69/278 mm
Spannungsversorgung: 220-240, 1, 50 (V, Phase, Hz)

Anschließbar an folgende Außengeräte:

• PUHZ-W50/85
• PUHZ-HW112/140
• PUHZ-HRP71/100/125V/YHA
• PUHZ-RP60/71VHA3#1
• PUHZ-RP100YHA3#1
• PUHZ-RP125/140YHA2#2
